Avtomatik iki başlı anilox roller uv örtük maşınının son gəlişi. YENİ STAR - Çin istehsalçısında yüksək dərəcəli material və yeni texnologiyanın istifadəsi ilə dizayn edilmişdir. UV, su bazası, yumşaq toxunuş, tutqun və parlaq örtük verir... Xüsusilə iri miqyaslı fabriklər tərəfindən işlənmiş yüksək dərəcəli incə çaplar üçün.
Avtomatik ikiqat başlı anilox rulonlu uv örtük maşını su əsaslı örtük və kağızın yumşaq toxunuşla örtülməsi üçün yenilikçi və təhlükəsiz bir həlldir. NEW STAR, Avtomatik iki başlı anilox roller uv örtük maşınının qlobal istehsalçısı və ixracatçısıdır. Çində, ən yaxşı qiymətə ən uyğun örtük maşınlarını tapmaq üçün ehtiyaclarınızı fərdiləşdirə bilərsiniz.

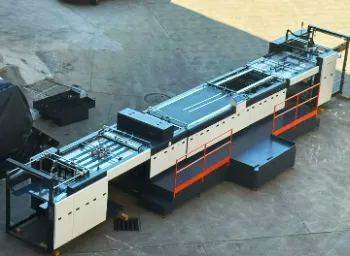

SGUV-800/1200 Avtomatik iki başlı anilox rulonlu uv örtük maşını Feihua tərəfindən hazırlanmış və ənənəvi rezin rulon örtüyünü alt-üst edən ilk yerli məhsuldur.
Ən son aniloks örtük prosesi: portağal qabığı və taxıl fenomenini tamamilə həll edin!
Model |
SGUV-800 |
SGUV-1200 |
Maks. Vərəq Ölçüsü |
820*1000 mm |
1200*1000mm |
Minimum Vərəq Ölçüsü |
270*270mm |
300*300 mm |
Vərəq çəkisi |
250~500q/m2 |
250~500q/m2 |
Vərəq çəkisi |
128~500q/m2 |
128~500q/m2 |
Sürət |
5~100m/dəq |
5~100m/dəq |
Sürət |
5~60m/dəq |
5~60m/dəq |
Güc |
45Kw |
50Kw |
UV lampası |
3pcsx8Kw |
3pcsx9.75Kw |
IR lampası |
18pcsx1.5Kw |
18pcsx1.5Kw |
Kağız qidalanma hündürlüyü |
1100 |
1100 |
Kağız yığınının hündürlüyü |
1050 |
1050 |
Çəki |
6000 kq |
65000 kq |
Ölçü |
16500x1850x20000mm |
16500x2050x2000mm |
Yüksək keyfiyyətli incə məhsulların həlli üçün tətbiq olunur: su əsaslı yağ, yumşaq toxunuşlu yağ, cızıqlara qarşı yağ, film əvəzedici yağ və s.
1: Böyük diametrli aniloks rulonlu birbaşa örtük, rezin rulonu köçürməyə ehtiyac yoxdur, portağal qabığı olmadan belə kağızdakı yağın qalınlığını təmin edə bilər
2: Qapalı kazıyıcı, yağın çıxması olmadan yağ dövrəsinin içərisində yağ dövriyyəsi üçün istifadə olunur, bu da yağ itkisini və uçuculuğunu effektiv şəkildə azalda bilər.
3: Yuxarı və aşağı silindrlər mexaniki boşluqlar olmadan müstəqil mühərriklər tərəfindən idarə olunur, bu da örtükdə heç bir zolaq olmamasını təmin edə bilər.
4: Rolların basılması servo mühərriklər tərəfindən idarə olunur, boşluğun qalınlığı birbaşa sensor ekranda təyin olunur və boşluq servo motor tərəfindən idarə olunur, bu da idarəetməni daha dəqiq və əməliyyatı asanlaşdırır!
5: Yüksək səviyyəli intellekt, bir düyməli başlanğıc sürətlənməsi, ənənəvi seqmentli idarəetmədən daha rahat və səmərəli!
6: Şaft başlığı 55 mm böyükdür, bu, yüksək sürətlə, deformasiya olmadan və yaxşı örtük effekti olmadan ənənəvi 35 mm-dən daha sabit və daha möhkəmdir!
1. Avtomatik kağız qidalandırma bölməsi
Kağız qidalandırıcı örtük maşınının vacib hissəsidir. Kağız qidalandırıcının funksiyası vərəqləri avtomatik, dəqiq, davamlı və vaxtaşırı olaraq bir-bir ayırmaq və davamlı olaraq müntəzəm yerləşdirmə hissələrinə göndərməkdir.
Bu maşının kağız qidalanma üsulu yüksək avtomatlaşdırma, yığcam quruluş, yaxşı performans, rahat işləmə, dəqiq kağız qidalanma və yüksək dəqiqlik üstünlüklərinə malik davamlı kağız qidalanmadır. Kağız qidalandırıcının əsas komponentləri kağız ötürmə körpüsü, kağız besleme başlığı, yığma masası, qaldırma sistemi və ötürmə sistemidir.
Yağsız vakuum hava nasosu emiş sistemini qəbul edin
(2) Sürətli və sabit işləməyi təmin etmək üçün yüksək sürətli ofset pres qidalandırıcısı (12000 vərəq/saat)
(3) Tezliyə çevrilmə sürətinə nəzarət kağızının qidalanması
(4) İstehsal xəttinin kağız qidalanma masası hamar, səliqəli və sabit nəqli təmin etmək üçün vakuum emiş yolu ilə yerləşdirilir və ötürülür.
(5) Qidalanma masasının yuxarı və aşağı həddi mühafizə cihazları; əl ilə sürətli qaldırma;
(6) Kağız qidalandırma masası avtomatik olaraq kağız qidalandırma sistemini doldurur;
(7) Əlavə edilmiş ikiqat vərəq nəzarətçisi: ikiqat və ya çoxlu vərəq qidalanma aşkarlama və söndürmə sistemi: ikiqat və ya çoxlu kağız vərəqlərini aşkar etmək üçün təhlükəsizlik gərginliyi detektorunun induksiyasından istifadə edin;
2. Əsas yağ örtüyü başlığı (isteğe bağlı hava bıçağı cihazı ilə)
Əsas başlıq kağızın vahid UV təbəqəsi almasını təmin etmək üçün vacib bir cihazdır ki, bu da mürəkkəb və UV lak arasında yapışmanı gücləndirə bilər.
Əsas örtük baş bloku aşağıdakı xüsusiyyətlərə malikdir:
Kağız səthində kapilyarları doldurmaq üçün əsas yağ tətbiq edin;
UV örtüyü ilə mürəkkəb arasında yapışmanı artırın; kağızın təmiz ağlığını qorumaq üçün örtünün nüfuzunu azaltmaq;
Bahalı UV yağı, toxunma yağı və filmi əvəz edən yağ kimi yüksək dərəcəli neft məhsullarının istehlakına qənaət edin;
Sökülə bilən alt kazıyıcı, bıçağı təmizləmək və dəyişdirmək asandır və daha təmiz şəkildə kazıyın
Əsas sürücülük sistemi sinxron kəmər sürücüsünü, ikiqat rulman təzyiqinə davamlı dizaynı, dəqiq və davamlılığı qəbul edir.
Rulo kağızın nasazlığı, avtomatik dayanma, avtomatik siqnalizasiya.
Dökümlər güclü sərtlik, sabitlik və davamlılıq ilə bir parça işlənir!
Həm qalın kağız, həm də nazik kağız örtüyü üçün uyğun olan yüksək həssas hava bıçağı sistemi (isteğe bağlı) ilə təchiz edilmişdir;
3. İQ Kürləmə Sistemi
Su əsaslı infraqırmızı quruducu o deməkdir ki, infraqırmızı şüalar örtük səthinə yayıldıqda, onun bir hissəsi örtünün səthi tərəfindən əks olunur, qalan hissəsi isə örtükə daxil olur. İstilik enerjisi üçün örtüyün temperaturu artır, bu da qurumanın sürətləndirilməsinə təsir göstərir.
(1) Su və ya həlledici, örtük mayesi və s. ilə örtüldükdən sonra qurudulmaq üçün istifadə edilə bilər;
(2) Fırının içərisində bir temperatur sensoru var, işıq qutusundakı temperatur müəyyən edilmiş dəyərə çatdıqda, sabit bir temperatur saxlayacaqdır;
(3) Soyuducu fan sistemi, kağız tez quruyur və geri yapışmır;(4) Daha çox elektrik enerjisinə qənaət edən enerjiyə qənaət edən isti hava sirkulyasiyası qurutma üsulunu qəbul edin;
(5) Kağıza heç bir tutucu vakuum hava udma qurğusu qoşulmayıb və o, sabitdir və əyri getmir, yuxarı qalxmır və ya kağız qalaqlanmır;
(6) Teflon konveyer kəməri: deformasiya yoxdur, sürüklənmir, anti-ultrabənövşəyi, davamlı, avtomatik konveyer korreksiyası sistemi, sabit və səs-küy yoxdur.
(7) IR qurutma 2 qrupa bölünmüş 18 lampadan ibarətdir (və ya 3 UV üç qrupa bölünür), avtomatik sabit temperatur təyini, müstəqil temperatur nəzarəti;
(8) Kağızın üzməsinin və ya lampanın yanmasının qarşısını almaq üçün abajurun altında təhlükəsizlik naqili var.
(9) Tıxanma və yanğının qarşısını almaq üçün konveyer kəmərinin özünü söndürmə funksiyası; (10) IR qurutma sistemi, havalandırmadan təsirlənməyən yüngül qurutma, kağızın səthindəki əsas yağ təbəqəsini effektiv şəkildə quruta bilər və kağıza səbəb olmayacaqdır. istiliklə uzanmaq və deformasiya etmək;
(11) Blast soyutma yüksək hava təzyiqi, yüksək hava həcminə nəzarət sabitliyi, aşağı səs-küy və avtomatik işləmə üstünlüklərinə malikdir. Ənənəvi ventilyasiya sistemləri ilə müqayisədə, qurutma sürəti daha sürətli və effekt daha yaxşıdır.ï¼
Qurutma tunelinin əsas gövdəsi daha yaxşı soyutma effektinə, daha çox enerjiyə qənaətə və enerjiyə qənaət edən infraqırmızı qurutma və fan soyutmasını qəbul edir.
4. Anilox diyircəkli örtük başlığı (Opsiyonel hava bıçağı ilə)
Yağ örtmə maşını dedikdə, şüşəli boyanın çap məhsulunun səthinə vurulması və hamarlanması və qurudulması prosesi başa düşülür.
(1) Qalın kağız və nazik kağız üçün uyğun yüksək həssas hava bıçağı sistemi, kompüter nəzarəti (isteğe bağlı) ilə səth yağ örtüyü
iki məqsədli örtük;
(2) Qabaqcıl və təhlükəsiz avtomatik monitor, söndürmə və rulon kağızı örtmək üçün siqnalizasiya sistemi.
(3) Aşağı sürətli qaçış ayıklama, rulon kağızı emal etdikdən sonra kağız çıxarılır;
(4) Tutucu vakuum hava udma yoxdur, kağıza yapışdırın, əyri deyil;
(5) Yeni hazırlanmış böyük diametrli aniloks rulonun birbaşa örtüyü, kağız üzərində yağın qalınlığını və vahidliyini təmin edə bilən rezin rulonun köçürülməsini tələb etmir.
(6) Orijinal texnoloji yuxarı və aşağı silindrlər mexaniki boşluqlar olmadan müstəqil mühərriklər tərəfindən idarə olunur, bu da örtükdə heç bir zolaq olmamasına zəmanət verir.
(7) Qapalı kazıyıcı, yağın axması olmadan yağ dövrəsində yağ dövriyyəsi üçün istifadə olunur, bu da yağ itkisini və uçuculuğu effektiv şəkildə azalda bilər.
5. İkinci IR sobası (3-cü bənd kimi)
6. Avtomatik çatdırılma sistemi
Avtomatik kağız çatdırma maşını ventilyatorla soyudulmuş kağız presləmə quruluşu ilə təchiz edilmişdir, bu, maşının yüksək sürətli işləməsi altında kağızı mükəmməl şəkildə çatdıra bilər və kağızın səliqəli şəkildə çatdırılmasını təmin edir.
(1) Kəmərdə aşağı səs-küylü kağız çatdırılması var və yuxarı və aşağı təzyiq relsləri hamar və hamar çatdırılmanı təmin etmək üçün nəzərdə tutulub.
(2) Kağızı sabit saxlamaq üçün vakuum emiş kağız stabilizatoru; nazik kağız örtüyünün bükülməməsi üçün,
(3) Çatdırılma masası əl ilə qaldırıla və endirilə bilər;
(4) Çatdırılma masasının yuxarı və aşağı həddi mühafizə cihazları; (5) Çatdırılma masasının avtomatik endirilməsi cihazı və çatdırılma limitinin kağız dayanması və siqnalizasiya sistemi;
(6) Avtomatik örtük kağızının kumulyativ sayı;
(7) Təsadüfi kağız avtomatik çeşidləmə cihazı və proqramlaşdırılmış idarəetmə və siqnalizasiya sistemi;
(8) Yüksək sürətli pnevmatik fotoelektrik tək vərəqli kağız götürmə sistemindən istifadə edərək, kağız dəqiq və səliqəlidir;
